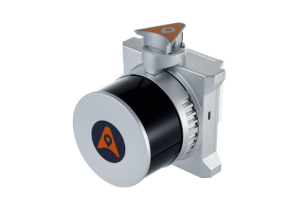

Сканер лазерный мобильный AlphaUni 10

Сканер лазерный мобильный AlphaUni 10

Реестр № 87269

Цена: по запросу

AlphaUni 10 – новинка 2022 года среди компактных и легких мультиплатформенных лидаров, выпущенных компанией CHCNAV, которая может достигать абсолютной точности 5 см. Система объединяет в себе высокоточный сканер HESAI и усовершенствованный модуль GNSS и IMU. Благодаря специальной конструкции и небольшому весу AlphaUni 10 подходит для сбора данных на различных мобильных платформах: БПЛА и автомобилях. Лидар оснащён фотокамерой для получения фотографий при съёмке с воздуха, с дальнейшим созданием ортофотопланов.

САМЫЙ ЛЕГКИЙ ЛИДАР В СВОЁМ КЛАССЕ

AlphaUni 10 — один из самых лёгких лидаров с полем зрения 360 градусов, совмещенных с фотокамерой, выпущенных CHCNAV. Масса лидара позволяет использовать его на любом промышленном БПЛА.  Чем легче лидар, тем производительнее и дольше полёт БПЛА. Чем меньше кабелей, тем проще и надёжнее устройство.

УНИВЕРСАЛЬНОЕ КРЕПЛЕНИЕ

Мультиплатформенная конструкция AlphaUni 10 позволяет использовать его в качестве многоцелевого устройства в различных сценариях работы. AlphaUni 10 поддерживает установку на БПЛА с разъёмами Skyport и Alphaport. Он может быть установлен на различных платформах, включая различные модели БПЛА (мультироторные и с фиксированным крылом), автомобили, железнодорожные тележки и беспилотные гидроботы.

ПОВЫШЕННАЯ ТОЧНОСТЬ

В AlphaUni 10 установлен высокоточный ГНСС-приёмник геодезического класса вместе с одной из лучших компактных инерциальных систем на рынке. Данное сочетание позволяет получать на выходе наилучшее качество облака точек. Абсолютная точность без использования контрольных точек – менее 5 см.

ПРОМЫШЛЕННОЕ ПРОИЗВОДСТВО

Пользователи AlphaUni 10 могут рассчитывать на высокий уровень защиты (IP64) и производительность при рабочих температурах (от -20°C и до +50°C) в любых полевых условиях, поскольку мы никогда не знаем, какой сюрприз преподнесёт нам погода при выполнении измерений.

Название
Значение
Размеры, мм
2022
Ширина датчика, мм
50
Высота датчика, мм
50
Ширина фото, пикс
С помощью комплекта для установки на автомобиль
Площадь съёмки
При установке на БПЛА — до 3.5 кв.км при полёте 30 мин на БПЛА на высоте 100 м, скорости 10 м/с
Крепления
Быстросъемный интерфейсный разъём AlphaPort — для БПЛА CHCNAV или сторонних БПЛА. Переходник AlphaPort — Skyport для установки на DJI M300
Высота фото, пикс
не более 1
Размеры, см
12.2 × 12.3 × 14.9
Скорость движения ТС, км/ч
40
Источник питания
БПЛА или внешний аккумулятор
Диафрагма
Трёхчастотная, ГЛОНАСС, GPS, BeiDou, Galileo, 5 Гц
СКП определения местоположения без потери сигнала ГНСС
1 см в плане, 2 см по высоте;
Размер матрицы
5
Диапазон ISO
500
Точность ориентации ° крен/тангаж, СКП
0.01
Точность ориентации ° курс, СКП
0.04
Скорость работы IMU, Гц
500
Количество сканеров
1
Тип сканера
Hesai
Сектор сканирования
360
Поле зрения
40.3° (вдоль) × 360° (поперек)
Класс лазера
1 (в соответствии с IEC 60825-1:2014)
СКП, мм
5 мм @ на 100 м
Шум, мм
20-30
Скорость вращения зеркала, вр/сек
20
Количество отражений
до 3
Скорость сканирования, точек в секунду
640 000 тчк/сек при одинарном отражении, 1 280 000 тчк/сек при двойном отражении, 1 920 000 тчк/сек при тройном отражении
Максимальная дальность сканирования, м
300
Максимальная дальность (p>20%), м
80
Плотность облака точек при скорости 7 м/с (25 км/ч)
80-160 тчк/кв.м@ 80 м высота полёта; 50 тчк/кв.м@ 140 м высота полёта
Управление системой
Одной кнопкой, либо ПО для Android, либо с пульта DJI через ПО PILOT
Хранение данных
Встроенная память
Управляющий компьютер
Встроенный
Количество камер
1, при установке на БПЛА
Камера для БПЛА
CHCNAV, встроенная, калиброванная со сканером, угол поля зрения — 70°
Количество кадров, fpc
30
Разрешение камеры
1.2 см при высоте полета 50 м, 2.4 — при высоте 100 м
Разрешение фотокамеры
6252 x 4168
Порты
1× порт для подключения ГНСС-антенны; 1 х порт AlphaPort; 1× USB Type-C, скорость копирования до 160 Мб/с
Диапазон выдержки256 Гб
Транспортировочный контейнер1 × пластиковый кейс
Рабочая температураот -20 °C до +50 °C
Температура храненияот -20 °C до +65 °C
Класс пыле-влаго защитыIP64
Влажность (рабочая)80%, без конденсации
Тип питанияПри установке на БПЛА — зависит от питания на БПЛА, при установке на автомобиле — от внешнего аккумулятора
Входное напряжение, В12-14 (пост.ток)
Мощность, Вт32
