Новая функциональность
Автоматический расчет отклонений для исполнительных съемок

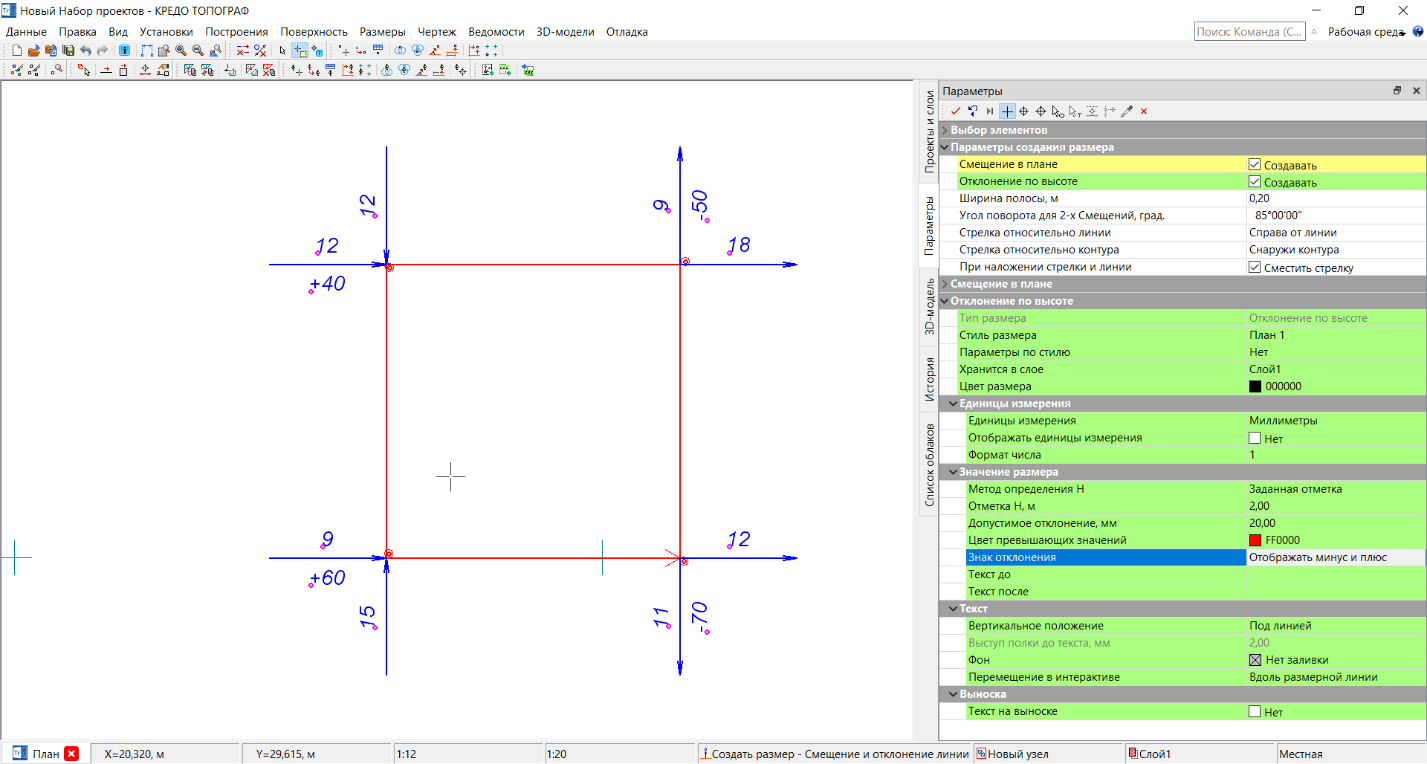

Одной из задач оформления исполнительной съемки является сравнение данных проекта и фактической съемки. В новой версии реализован функционал для автоматического поиска плановых и высотных отклонений. В качестве проектных данных могут быть площадные или линейный объекты, в качестве фактических — точки. Значения, превышающие допуск, окрашиваются другим цветом (например, красным). Проектная отметка для высотных отклонений может быть взята из профиля объекта, поверхности или с заданного значения. Есть несколько вариантов расположения стрелок относительно проектного расположения. Незаменимый функционал при работе с исполнительными съёмками.
Инженерные коммуникации
Для команды Построение / Инженерные коммуникации появились дополнительные параметры, которые позволяют более гибко подойти к формированию коммуникаций.

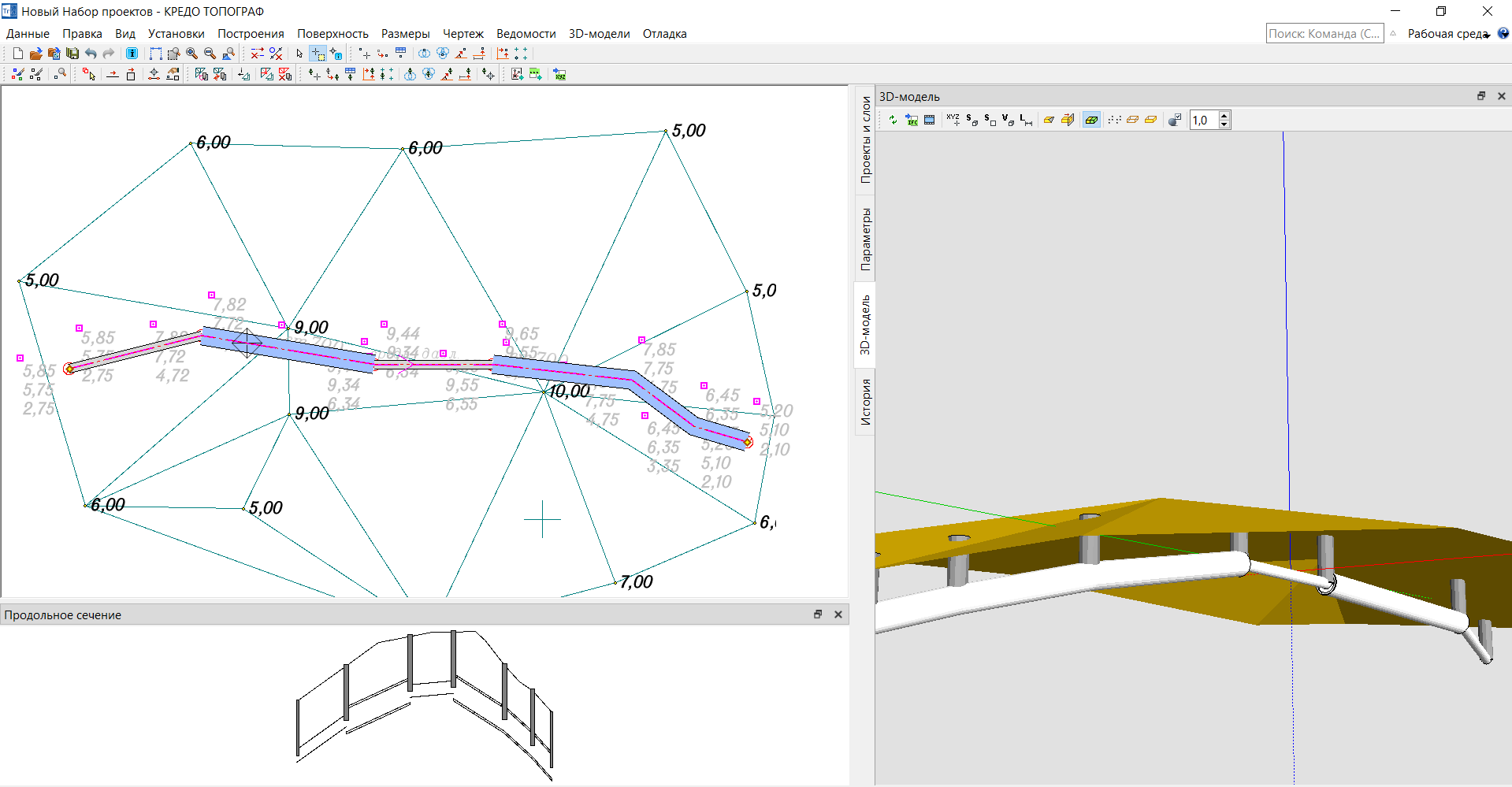

На каждом этапе создания коммуникации «от ТТО к ТТО» сразу можно учесть множество параметров: профиль, материал, конструкцию (отметки Верха и Низа, Шелыги и Лотка), использование предварительно загруженных сортаментов и т.д. Таким образом единый объект формируется из множества 3D – моделей. Внесенные изменения отображаются в окне План, Продольное сечение, Профиль, 3D – модель.

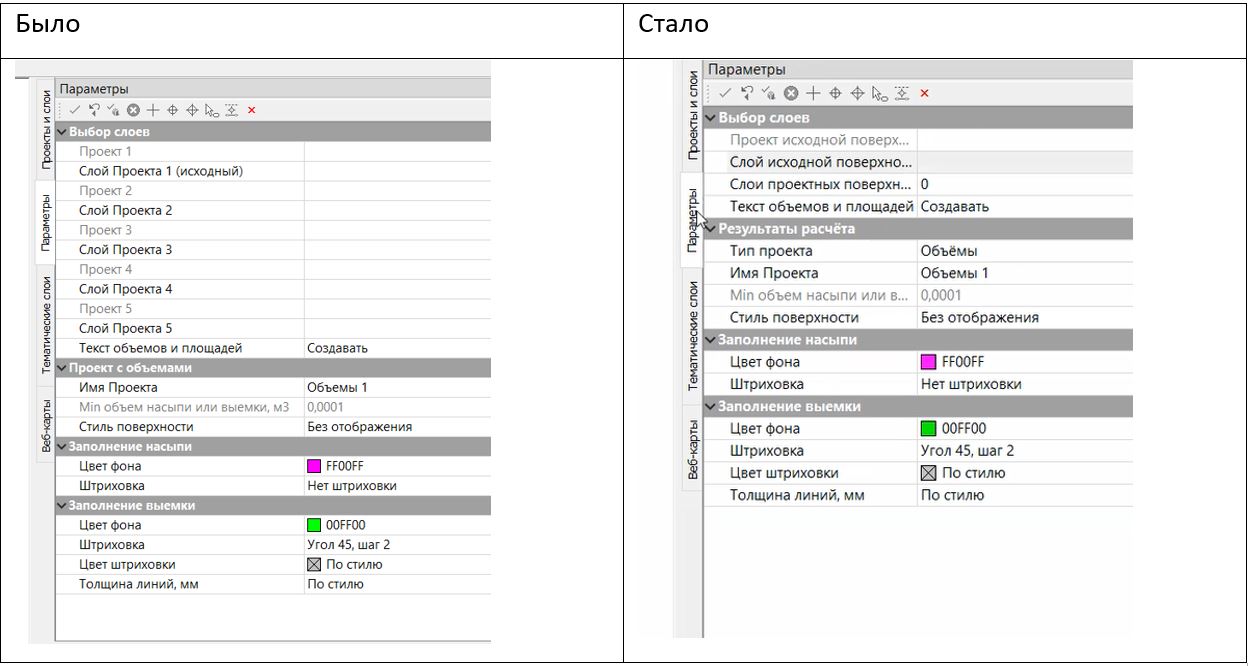

КРЕДО ОБЪЕМЫ. Оптимизирована команда Объемы между поверхностями
Упростили сценарий подсчета объемов. Выбирается команда Объемы между поверхностями задается исходная поверхность (по умолчанию активный слой) и далее в проектную поверхность выбираются остальные необходимые для расчётов слои. Настройки параметров происходят аналогично команде Поверхность/Создать в слое или в контуре.
Импорт семантики. ТТО в таблице

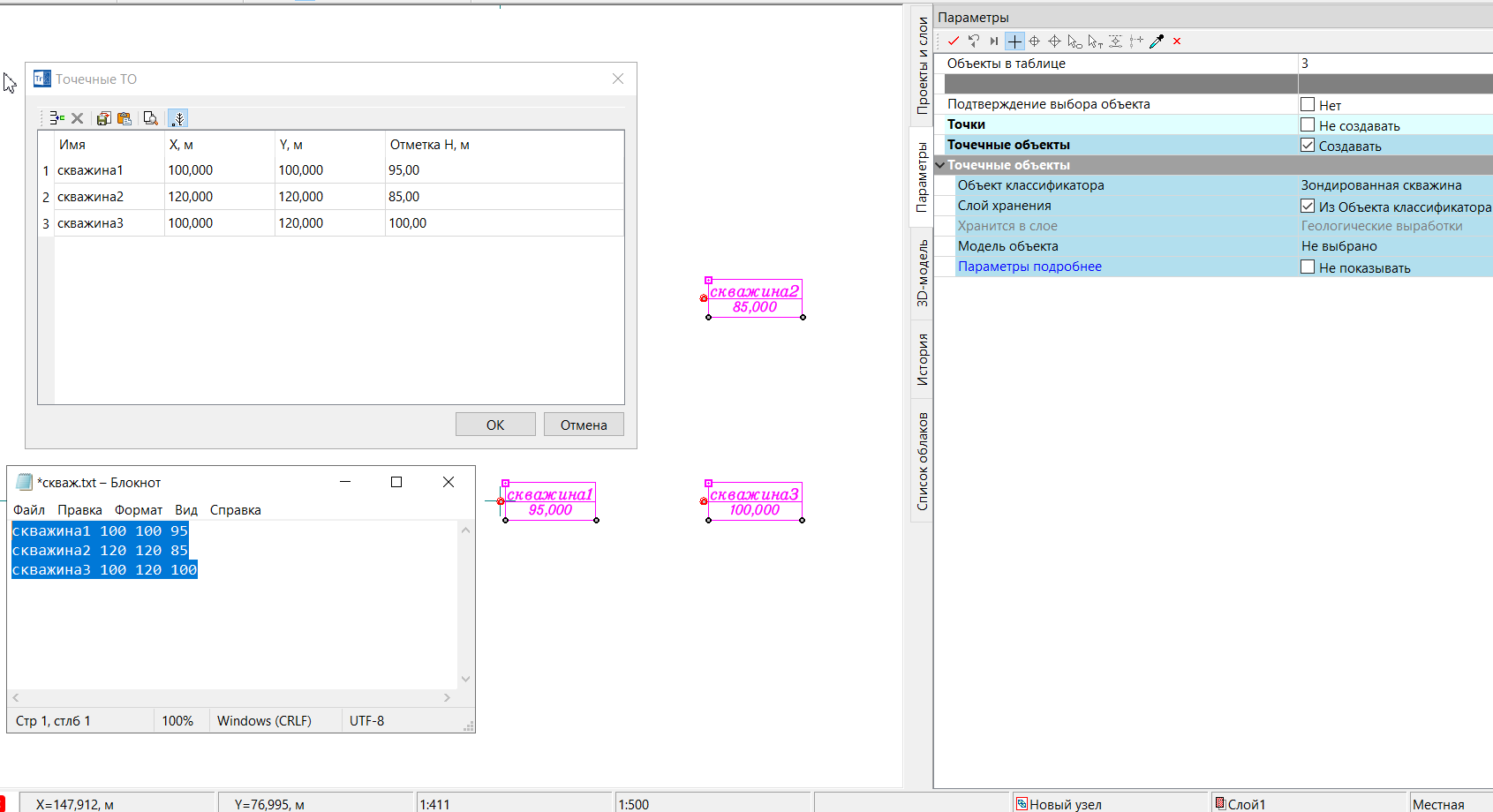

Иногда необходимо загрузить в модель большое количество однотипных точечных объектов с различной семантикой. Такая возможность была реализована в предыдущей версии через шаблоны импорта, а в версии 3.0 доработан специальный режим в команде Построение/Точечный объект/В таблице, который позволяет импортировать данные по одинаковым ТТО. С помощью этой функции можно легко и удобно добавить множество точечных объектов с учётом их семантики в проект. После применения построения в окне плана автоматически создадутся ТТО и подписи согласно семантике выбранного условного знака.

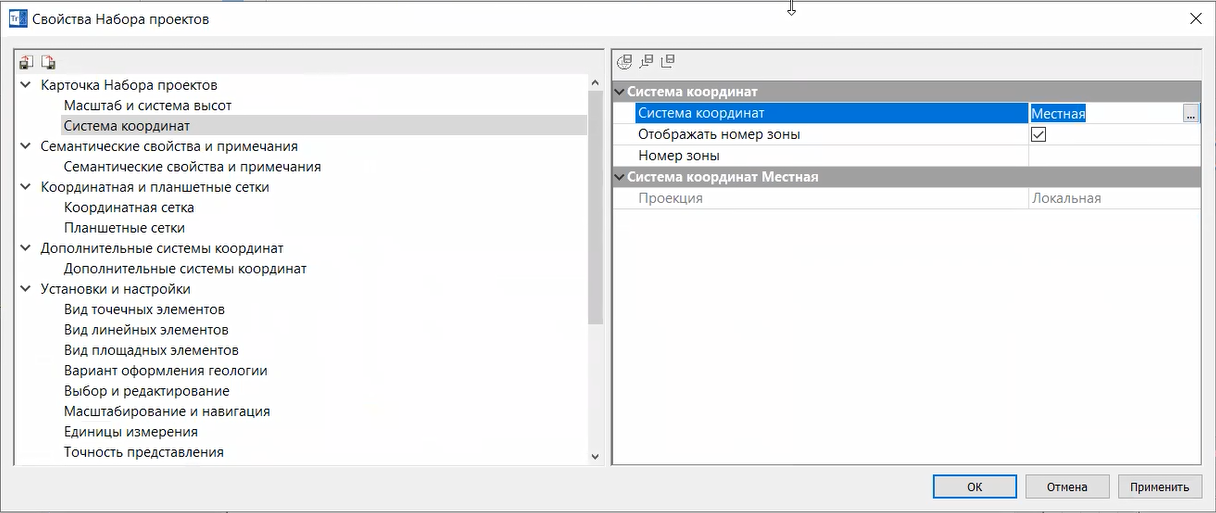

Номер зоны для Местной СК
В новой версии добавлена возможность использования номера зоны для Местной СК. В прошлых версиях для отображения номера зоны в проекте необходимо было задавать конкретную СК из библиотеки, это помогло приводить к ошибкам трансформации координат.
Порядок отрисовки Проектов

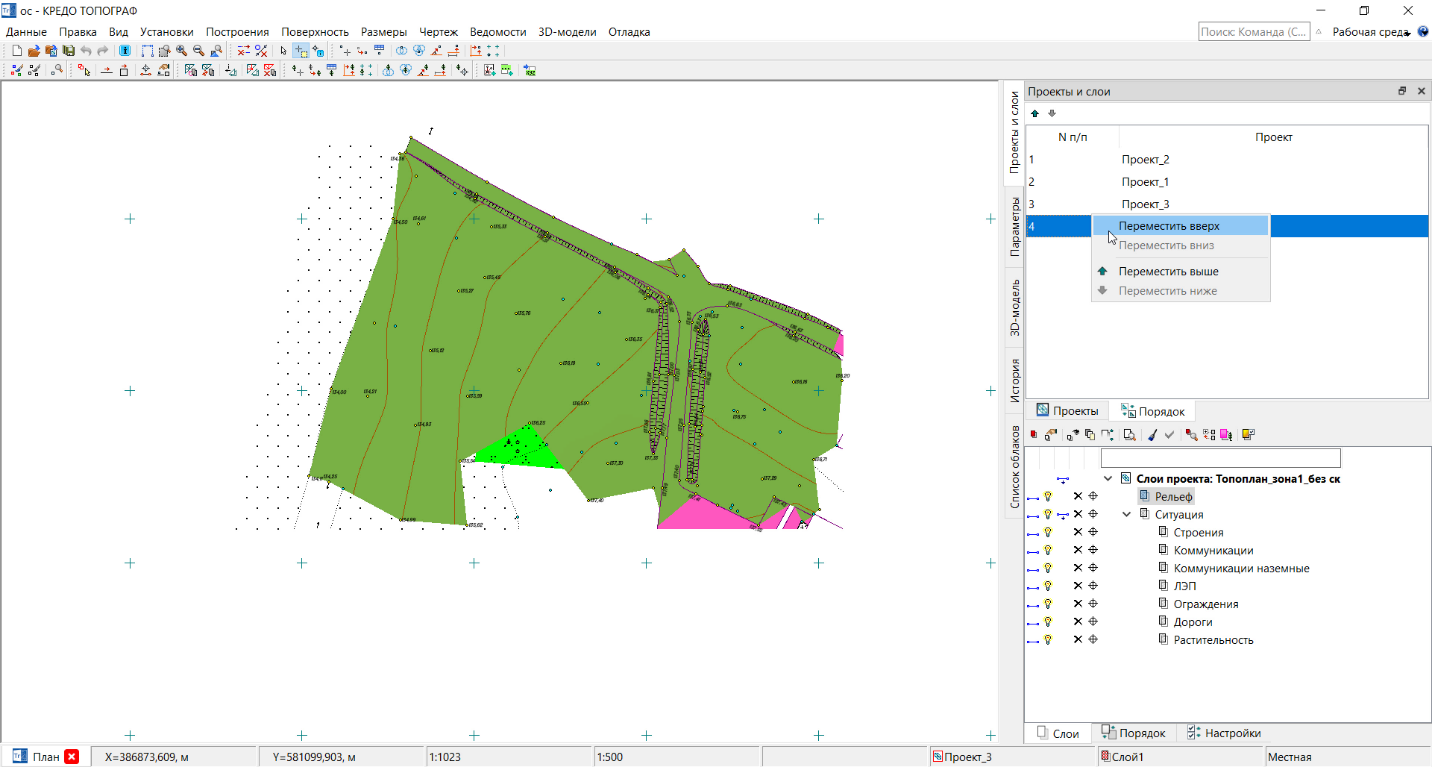

Работать с большим количеством проектов стало проще: в Панель «Проекты и слои/Порядок», в контекстное меню добавлены команды Переместить вверх / Переместить вниз — аналогично панели Слоев. В новой версии можно оперативно управлять видимостью проектов.

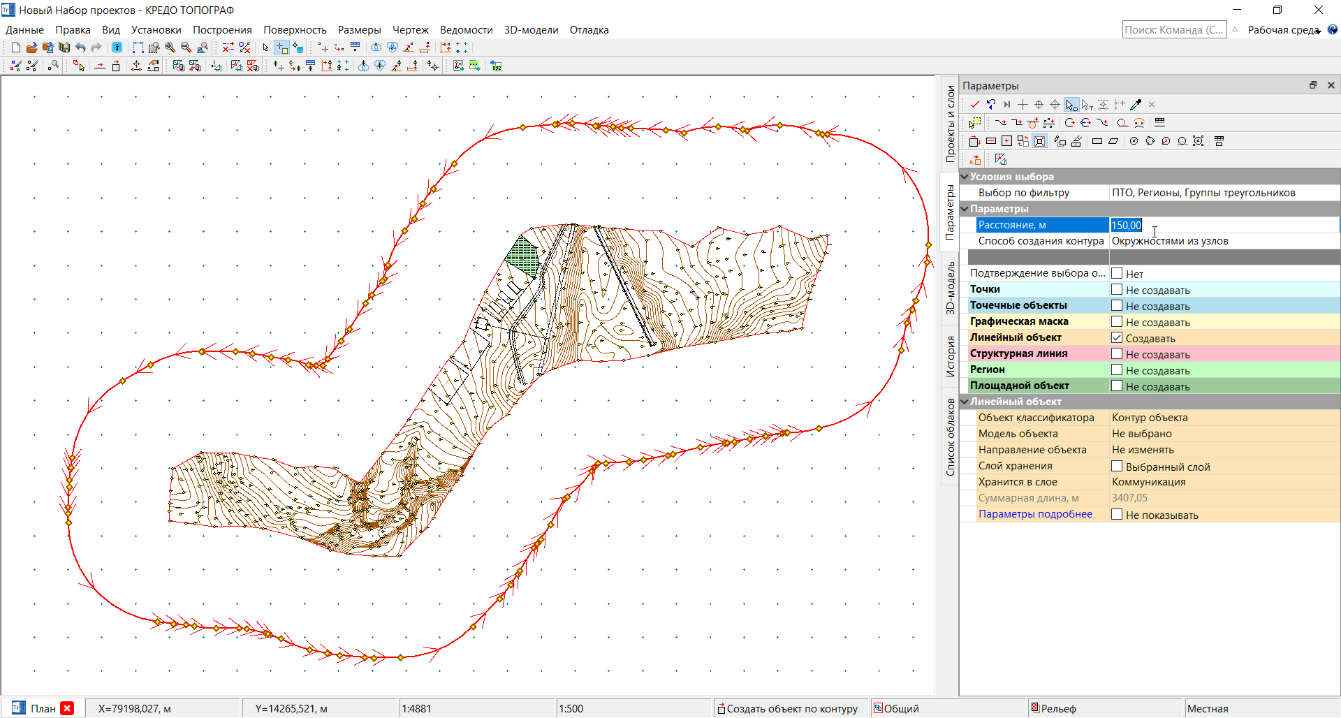

Новый интерактивный метод создания контура
Реализовали новый интерактивный метод создания контура от существующего ПТО, Региона или Группы треугольников. Функционал будет полезен для быстрого создания буферных зон, например, для задач экологии. При использовании данного метода, на заданном расстоянии от указанного объекта формируется «сглаженный» контур, нивелирующий мелкие искажения границ.
Доработка по веб-ресурсам
Новые возможности работы со скриптами
Доработали возможности по работе с скриптом, реализовали работу с RequestHead. Исключили ошибки импорта данных из SaSPlanet, возникавших в некоторых сценариях в прошлых версиях. Появилась возможность прописать в скрипте «Логин» и «Пароль» для доступа к сервисам требующих авторизации.
SRTM
Реализован альтернативный сценарий доступа к данным SRTM. В веб-картах появился дополнительный ресурс — матрица высот. Благодаря этому появилась возможность интерполяции отметки точки не только из поверхности, но и из SRTM. Удобный функционал для предпроектных решений.
Доработки в оформлении трасс АД и ЛТО

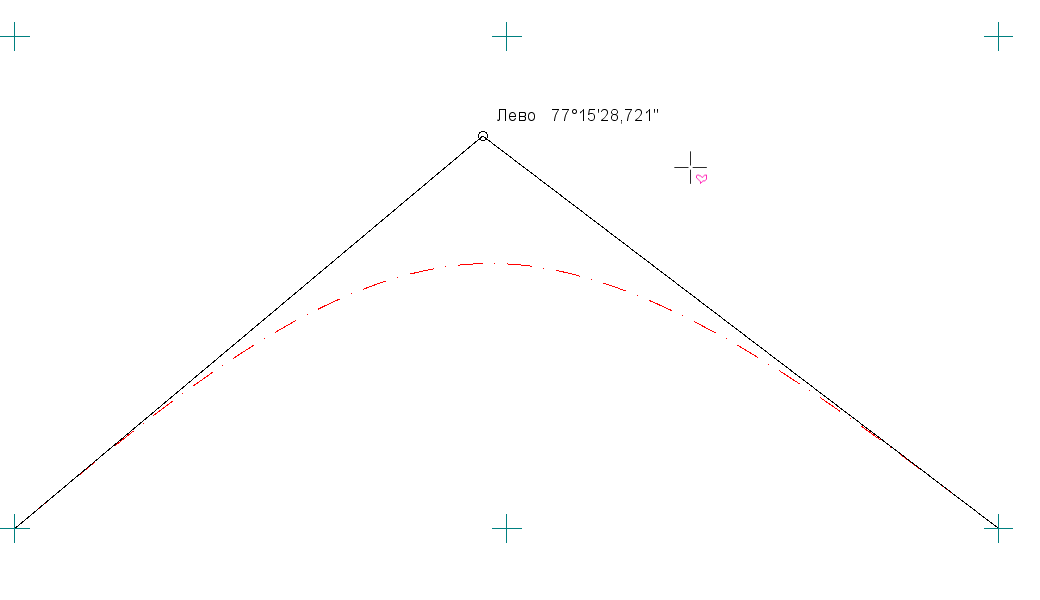

Новая переменная – направление угла поворота
В окне плана для АД и ЛТО появилась подпись с указанием вершины угла в виде: Право\Лево «значение».
Для её отображения в редакторе подписи для переменной Угол добавлен новый параметр Сторона угла (лево/право).
Пикетаж угодий — графа сетки и ведомость

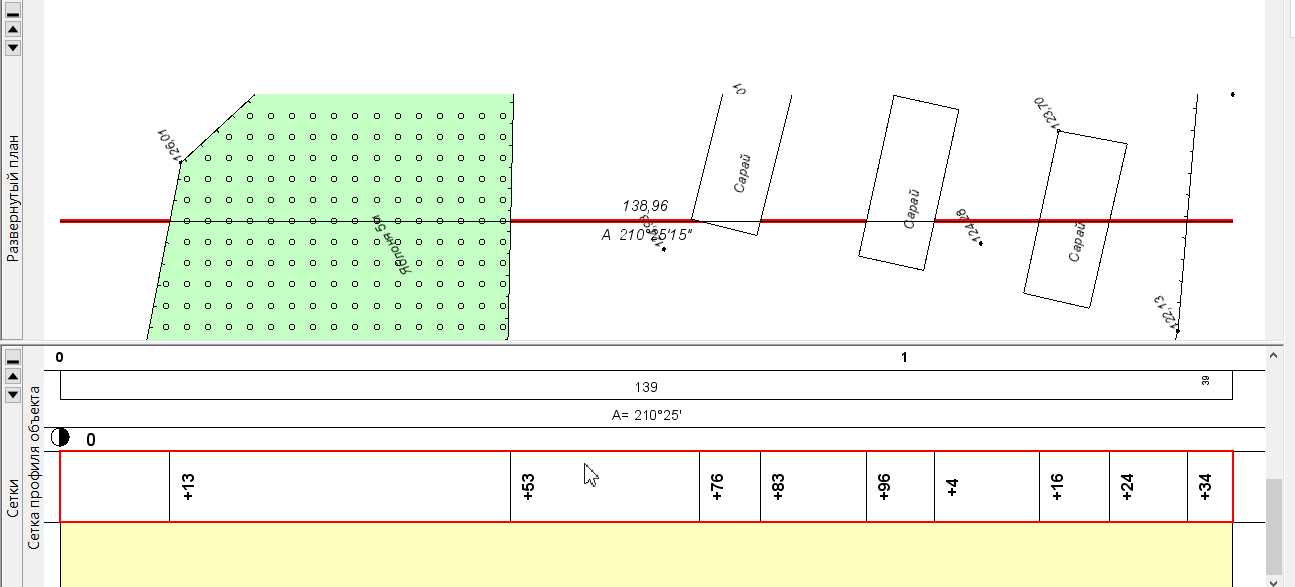

В окне Профиль добавлена новая графа сетки «Элементы плана», показывающая пикетное положение пересекаемых площадных объектов и откосов. При необходимости формируется ведомость пересекаемых угодий.
Команда Снести элемент в профиль

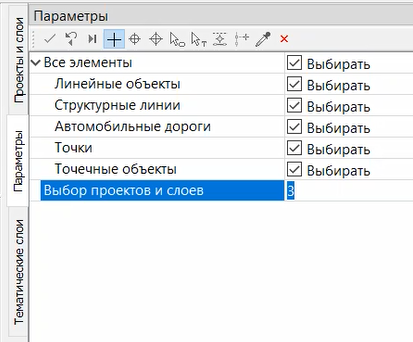

Упрощена работа с командой Развернутый план модели / Снести элемент в профиль. Для выполнения функции достаточно выбрать нужные слои (по умолчанию выбраны все).
Кроме этого появилась возможность отображения подписей Сторона от маски, Расстояние от начала профиля, Имя объекта для снесенных ТТО.
Угловые настройки для Сетки профиля объекта

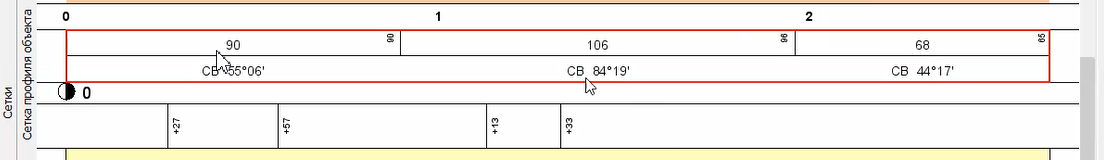

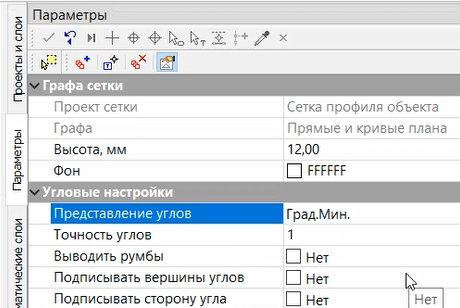

В Графу Прямые и кривые плана добавлены дополнительные параметры Угловые настройки. В Сетке профиля объекта в советующей графе при необходимости отображаются подписи вершин, сторон углов (для вписанных в округления) и румбов.
Доработки 3D
КРЕДО ОБЪЕМЫ. Новый тип проекта 3D – модель
Новый функционал позволяет быстро формировать 3D-тела между поверхностями, что удобно использовать при моделировании территориально больших, линейно протяженных или площадных объектов. При этом для всех составных 3D-тел выводятся значения семантики объекта в таблицу ведомости.
Передача плановых проекций тел проекта 3D-модель в ЧМ
Добавили возможность отображать проекции 3D-тел в чертежной модели.
3D-модель ПТО
Исправлена ошибка пропадания площадных объектов при совместном создании 3D-модели конструкции. В новой версии одновременное отображение элементов работает корректно.
Импорт и экспорт IFC
Доработали полезный функционал для совместного ведения сводных информационных моделей. При импорте модели в формате IFC семантическую информацию можно посмотреть как интерактивно в окне 3D-модели, так и в виде Ведомости по объекту (запрос Произвольные 3D-объекты). После экспорта в формате IFC вся семантическая информация сохраняется.
Прочие доработки
Импорт DXF/DWG
Для файлов в формате DXF/DWG появилась возможность корректного учёта видимости слоёв (ВКЛ/ВЫКЛ слои). Актуально для проектов с множеством слоёв.
Кроме этого при импорте файлов добавили дополнительный параметр Семантика в разделе Блоки настройки схемы соответствия. Это позволит корректно прочитать атрибуты блока и преобразовать их в семантику тематических объектов.
Импорт облаков точек без значения цвета точек
Учтена особенность импорта облаков точек из файлов ТХТ без значения цвета (только по XYZ). Подобные файлы формируются в эхолотах. В прошлых версиях наличие переменной Цвет было необходимо.

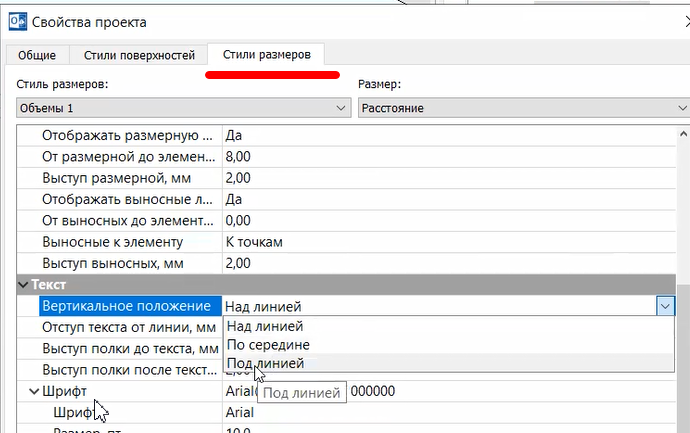

Размер Вертикальное положение Под линией
В Свойства проекта / Стили размеров в параметр Вертикальное положение добавили новую переменную — Под линией.
